Enerji girişi
Kurma mili, kurma pinyonu, taç çarkı ve mandal çarkı.
ETA 6497-1 · MEKANİK TEMEL
Gerçek kalibreyi
sistemlerinden oku.
Bu öğrenme yolu, soyut bir eğitim kalibresi yerine sağlanan ETA 6497-1 SolidWorks montajını kullanır. Model parçaları gerçek CAD geometrisidir; etkileşim, parçaları tanımaya ve katman ilişkisini görmeye yöneliktir.
ETA 6497-1 · TAM KALİBRE
Bütün mekanizma

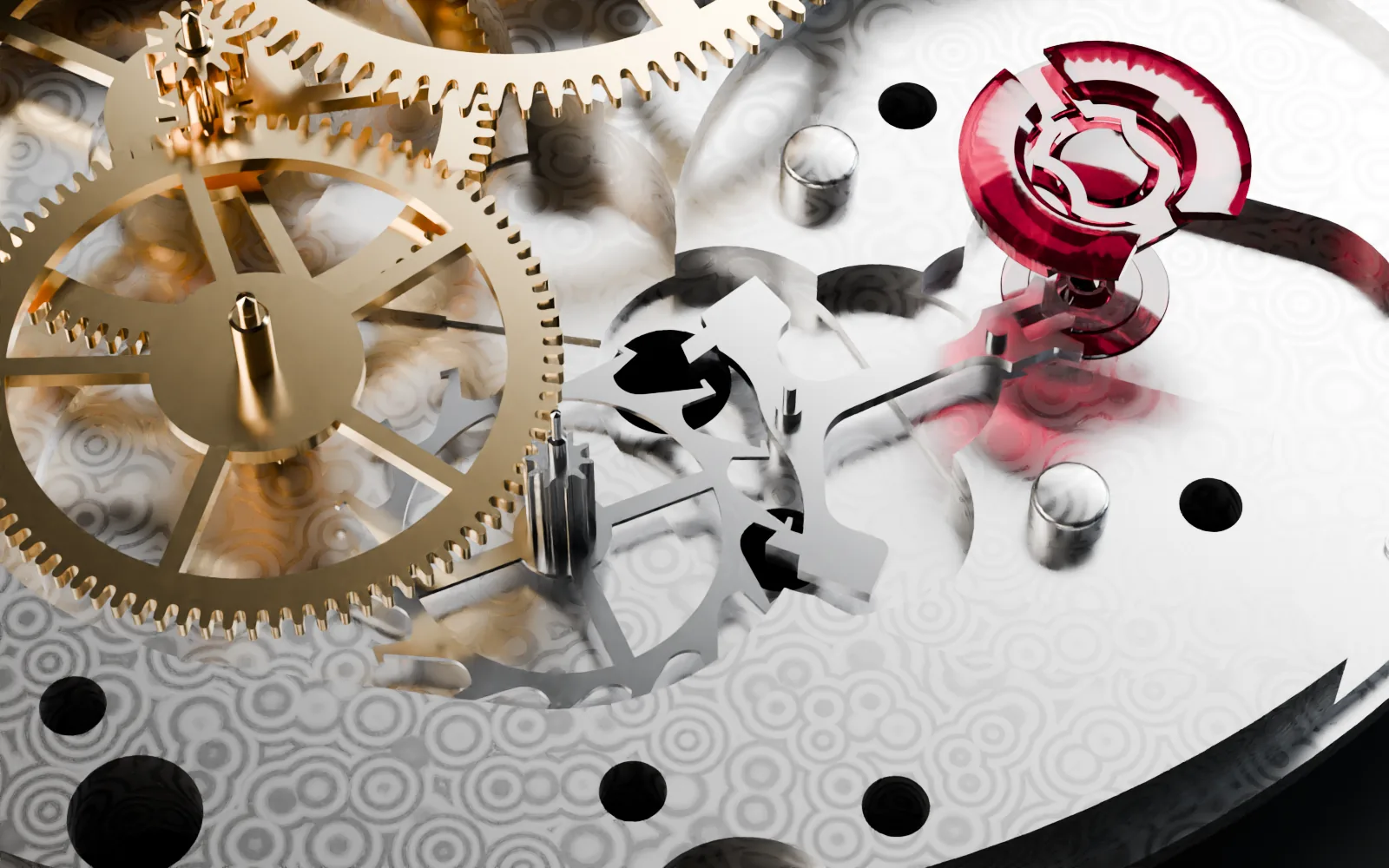

Geometri, sağlanan SolidWorks 2014 STEP montajından dönüştürülmüştür. Modeli döndürün, parçaya dokunun veya katmanları ayırın.
ETA 6497-1 CAD modeli yükleniyor…
SEÇİLİ PARÇABütün mekanizmaSolidWorks STEP AP214 · 89 CAD gövdesi
Döndür: sürükle · Yakınlaş: tekerlek · Seç: parçaya dokun
ENERJİ ZİNCİRİ
Dört gerçek
alt sistem.
ETA 6497-1 elle kurmalı, küçük saniyeli bir Lépine kalibredir; otomatik rotor, takvim veya kronograf sistemi içermez.
Çark treni
Tulumbadan kaçış çarkına uzanan güç yolu.
Eşapman

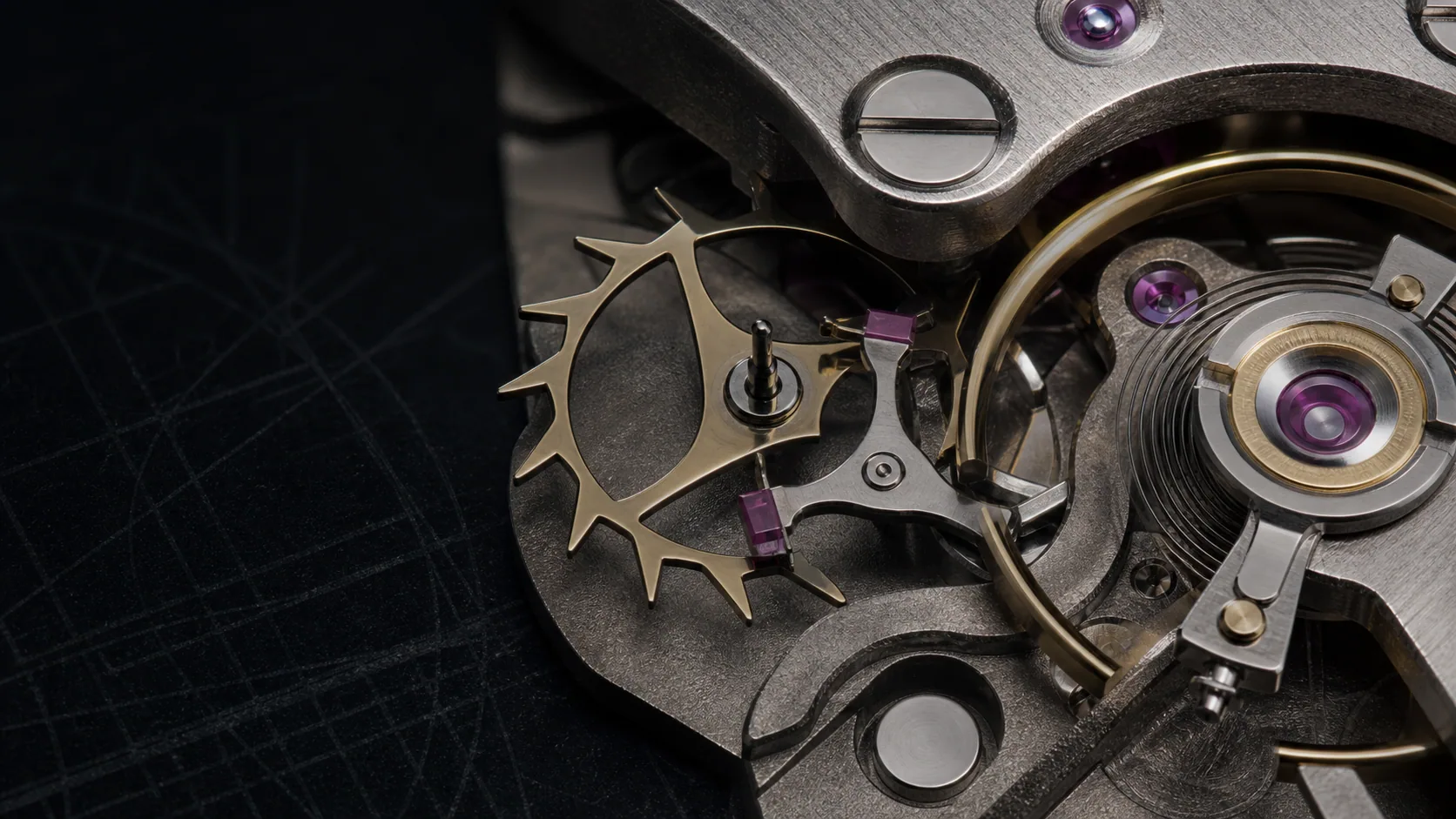

Kaçış çarkı ve ankrajın kilitleme–impuls çevrimi.
Balans ve spiral
18.000 titreşim/saat ritminde çalışan osilatör.
TEKNİK KİMLİK
36,60 mm
16½ ligne kalibre çapı; mekanizma yüksekliği 4,50 mm’dir.
2,5 Hz
Balans frekansı 18.000 titreşim/saat değerine karşılık gelir.
17 taş
Teknik dokümanda tipik güç rezervi 52 saat, asgari değer 46 saat olarak verilir.
MODEL VE KAYNAK
Çizimden
kanıta.
- Sağlanan ETA 6497-1 Movement Corrected SolidWorks/STEP montajı
- ETA SA Manufacture Horlogère Suisse — ETA 6497-1 teknik iletişim belgesi
- Reymondin ve diğerleri — The Theory of Horology
CAD görüntüleyici parça geometrisini ve montaj katmanlarını gösterir; üretim toleransı, yağ miktarı veya çalışan eşapman temas simülasyonu değildir.
UYGULAMA
Parçaları sırayla
yerleştir.
ETA montaj atölyesini aç
Kaçış çarkı, paletler ve balans aynı enerji alışverişinin farklı aşamalarını oluşturur. Görsel belirli bir kalibrenin servis referansı değildir.
torulli teknik görsel arşivi · 2026DENEYİMSEL ÖĞRENME STÜDYOSU
Gör. Düşün.
Modelle. Sına.
0 / 4
Bu doğrusal bir sınav değil, yinelenebilir bir öğrenme spiralidir. Tamamladığınız aşamalara dönüp yanıtınızı geliştirebilirsiniz.
01 / 04
Somut deneyim
Deneyimle
Zembereğin kurulduktan sonra enerjiyi hangi sırayla aktardığını görsel üzerinde izleyin.
Çalışma ölçütüOlguyu doğrudan incele; önce gör, sonra adlandır.
02 / 04
Yansıtıcı gözlem
Yansıt
Enerji akışında hızın azalıp torkun değiştiğini düşündüğünüz iki noktayı yazın.
Çalışma ölçütüYorumdan önce gözlemi ve koşulu ayır.
03 / 04
Soyut kavramsallaştırma
Model kur
Depolama, aktarım ve düzenleme ayrımını kullanarak kendi enerji zincirinizi kurun.
Çalışma ölçütüGözlemi terim, bağıntı ve neden zinciriyle açıkla.
04 / 04
Aktif deneme
Sına
Kurulu enerji yarıya inseydi genlik ve yürüyüş için ne beklerdiniz? Tahmininizi gerekçelendirin.
Çalışma ölçütüBir değişkeni değiştir; yönlü tahmin ve ölçüt üret.
04 / 04
Bir öğrenme turu tamamlandı.
Şimdi ders sonu kontrolüne geçebilir veya yeni anlayışınızla ilk gözleminizi yeniden ele alabilirsiniz.
MÜHENDİSLİK DOSYASI
Enerji dönüşüm zinciri
Kavramsal anlatımdan ölçülebilir modele geçiş.
TEMEL BAĞINTIPout = Pin · ηtoplam · ηtoplam = Πηᵢ
- Pout: eşapmana ulaşan güç [W]
- Pin: zemberekten çıkan güç [W]
- ηᵢ: her kademenin verimi
Sayısal örnek
Beş aktarımın her biri %95 verimliyse toplam verim yaklaşık %77’dir. 6 μW girişin yaklaşık 4,6 μW bölümü idealize edilmiş zincirin çıkışına ulaşır.
Ölçüm protokolü
Tam kurulu durumdan duruşa kadar amplitude, rate ve çalışma süresi belirli aralıklarla kaydedilir.
Hata zinciri
Bir pivotta artan sürtünme → toplam verim kaybı → düşük amplitude → eşapmanda kararsız impuls ve rate değişimi.
