Kurma mili
Kurma kolundaki dönme hareketini mekanizma içine taşır.
ETA 6497-1 · ELLE KURMA
Parmak ucundan
zembereğe.
ETA 6497-1 otomatik değildir ve rotor taşımaz. Enerji, kullanıcının kurma koluna uyguladığı momentle mekanizmaya girer.
ETA 6497-1 · ELLE KURMA
Kurma ve zaman ayarı sistemi
Geometri, sağlanan SolidWorks 2014 STEP montajından dönüştürülmüştür. Modeli döndürün, parçaya dokunun veya katmanları ayırın.
ETA 6497-1 CAD modeli yükleniyor…
SEÇİLİ PARÇAKurma ve zaman ayarı sistemiSolidWorks STEP AP214 · 89 CAD gövdesi
Döndür: sürükle · Yakınlaş: tekerlek · Seç: parçaya dokun
KURMA ZİNCİRİ
Kurma pinyonu ve taç çarkı
Kullanıcı momentini mandal çarkı üzerinden tulumba miline iletir.
Mandal ve yayı
Kurma sonrasında mandal çarkının geri dönmesini sınırlar; enerji zemberekte kalır.
İKİ KOL KONUMU
Kurma veya
zaman ayarı.
Kayan pinyon, tiret ve yoke sistemi kurma kolu girişini ya zemberek kurma yoluna ya da ibre ayar yoluna yönlendirir. Bu kalibrede tarih ayar yolu yoktur.
Mel→dişli yolu→MzemberekAktarılan moment; dişli oranı, kavrama geometrisi ve sürtünme kayıplarına bağlıdır.
ETA 6497-1 İÇİN SINIRLAR
Rotor yoktur.
Bilek hareketinden enerji toplamaz; düzenli olarak kurma kolundan elle enerji verilmelidir.
Takvim yoktur.
Kurma ve zaman ayarı anlatılır; tarih düzeltme konumu bu kalibrenin işlevi değildir.
Zorlama yapılmaz.
Tam kurulu duruma yaklaşırken artan direnç hissedildiğinde kurma kolu zorlanmamalıdır.

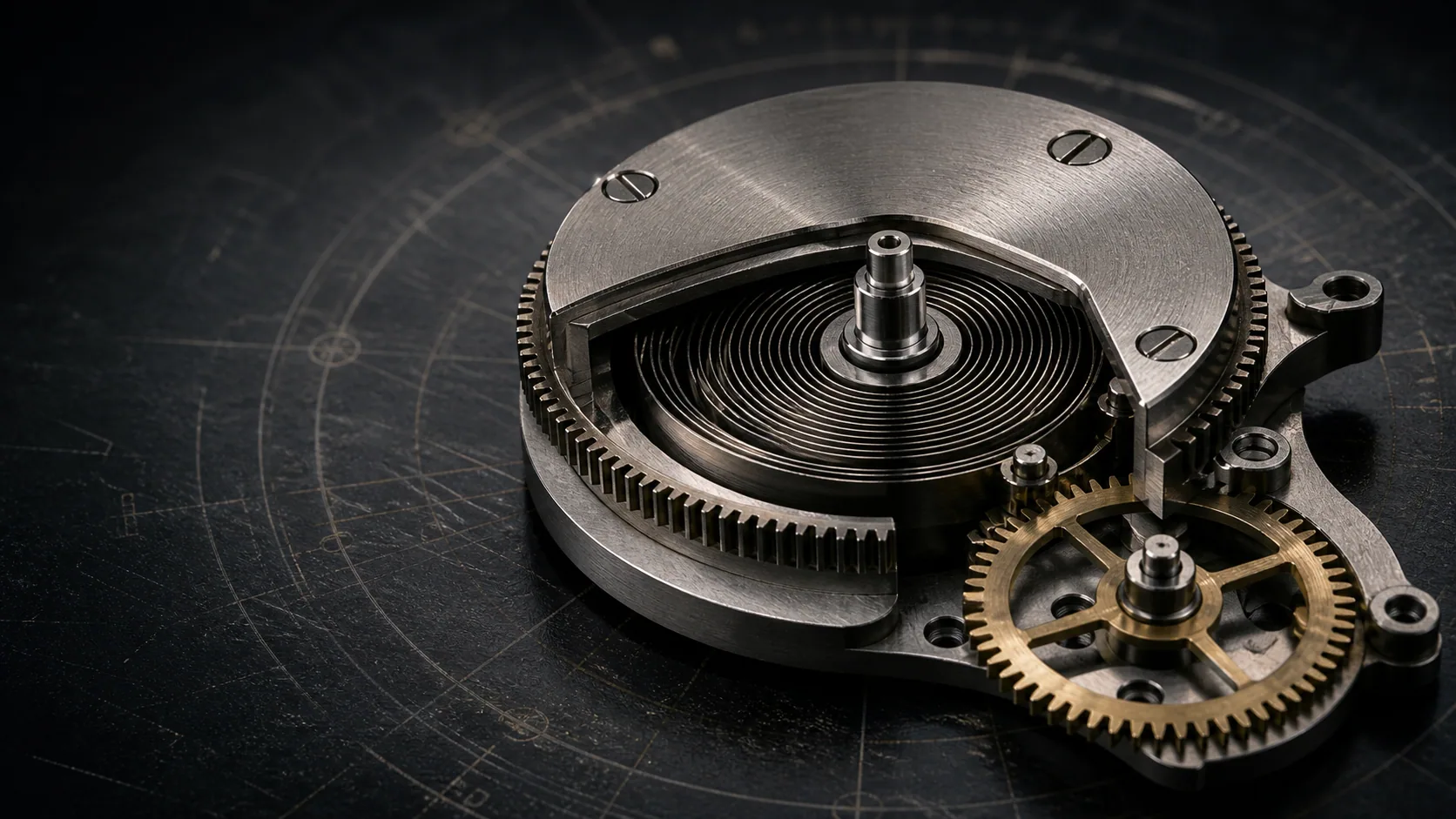

Zemberek elastik enerjiyi depolar; tulumba ve mil geometrisi bu enerjinin dişli trenine hangi tork eğrisiyle verileceğini belirler.
torulli teknik görsel arşivi · 2026DENEYİMSEL ÖĞRENME STÜDYOSU
Gör. Düşün.
Modelle. Sına.
0 / 4
Bu doğrusal bir sınav değil, yinelenebilir bir öğrenme spiralidir. Tamamladığınız aşamalara dönüp yanıtınızı geliştirebilirsiniz.
01 / 04
Somut deneyim
Deneyimle
ETA 6497-1 CAD modelinde kurma milinden tulumbaya uzanan parçaları sırayla seçin.
Çalışma ölçütüOlguyu doğrudan incele; önce gör, sonra adlandır.
02 / 04
Yansıtıcı gözlem
Yansıt
Kurma ve zaman ayarı konumlarında kayan pinyonun hangi bağlantıyı değiştirdiğini yazın.
Çalışma ölçütüYorumdan önce gözlemi ve koşulu ayır.
03 / 04
Soyut kavramsallaştırma
Model kur
Giriş momenti, dişli oranı, sürtünme kaybı ve zemberek torku arasında bir neden zinciri kurun.
Çalışma ölçütüGözlemi terim, bağıntı ve neden zinciriyle açıkla.
04 / 04
Aktif deneme
Sına
Kurma pinyonundaki sürtünme artsaydı kurma kolunda hissedilen momentin nasıl değişeceğini tahmin edin.
Çalışma ölçütüBir değişkeni değiştir; yönlü tahmin ve ölçüt üret.
04 / 04
Bir öğrenme turu tamamlandı.
Şimdi ders sonu kontrolüne geçebilir veya yeni anlayışınızla ilk gözleminizi yeniden ele alabilirsiniz.
MÜHENDİSLİK DOSYASI
ETA 6497-1 elle kurma aktarımı
Kavramsal anlatımdan ölçülebilir modele geçiş.
TEMEL BAĞINTIτçıkış = τgiriş · i · η
- τgiriş: kurma kolundaki giriş momenti
- i: kurma dişlilerinin toplam oranı
- η: kavrama ve yatak kayıplarını içeren verim
Sayısal örnek
İdeal 3:1 oran ve %80 toplam verimde 1 mN·m giriş, tulumba milinde yaklaşık 2,4 mN·m moment üretir. Bu bir yöntem örneğidir; ETA servis değeri değildir.
Ölçüm protokolü
Kurma ve ibre ayarı konumlarında pozitif kavrama, geri boşluk ve moment hissi ayrı ayrı kontrol edilir.
Hata zinciri
Aşınmış tiret veya yoke → kayan pinyonda eksik kavrama → diş köşelerinde darbe ve güvenilmez kurma.
