MEKANİK SAATÇİLİĞİN TEMELLERİ · 10
Sentetik yakut yataklar pivotların düşük aşınmayla dönmesine yardımcı olur.
Sert ve düzgün yüzey kontrollü bir temas alanı sağlar.
Radyal ve eksenel hareketi sınırlar, yağlama hacmi oluşturur.
Fazla taş tek başına üstün kalite anlamına gelmez.
Çatlak veya kirli taş sürtünme ve boşluğu etkiler.
ETA 6497-1 · PARÇA ATLASI
Geometri, sağlanan SolidWorks 2014 STEP montajından dönüştürülmüştür. Modeli döndürün, parçaya dokunun veya katmanları ayırın.
DENEYİMSEL ÖĞRENME STÜDYOSU
Bu doğrusal bir sınav değil, yinelenebilir bir öğrenme spiralidir. Tamamladığınız aşamalara dönüp yanıtınızı geliştirebilirsiniz.
Somut deneyim

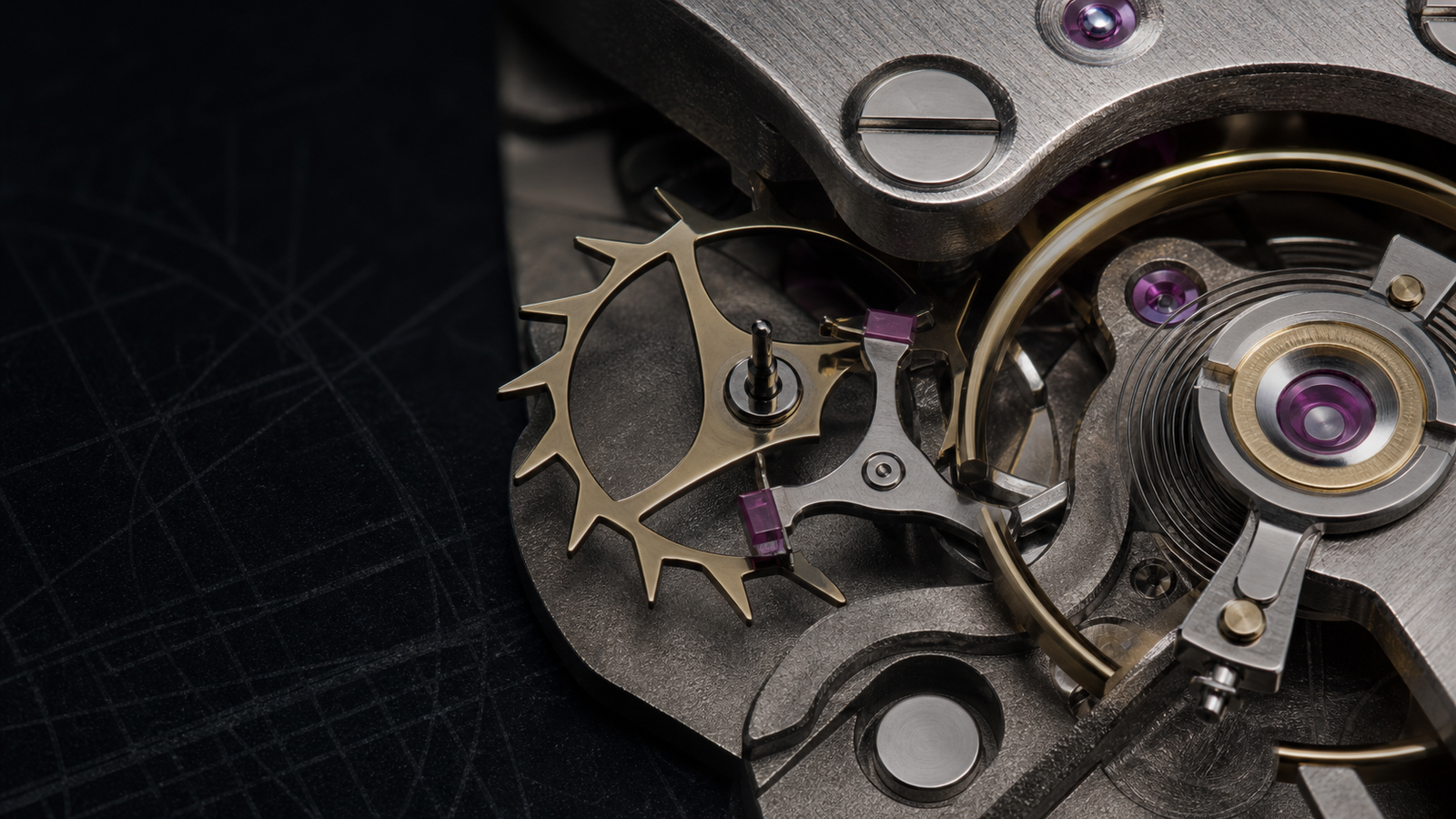

Taş Yataklar görselini inceleyin; neden yakut? ile ilgili gözlenebilir bir ayrıntı seçin.
Çalışma ölçütüOlguyu doğrudan incele; önce gör, sonra adlandır.
Yansıtıcı gözlem
Seçtiğiniz ayrıntının davranışını “ne oldu, hangi koşulda oldu?” biçiminde yazın; henüz neden açıklaması eklemeyin.
Çalışma ölçütüYorumdan önce gözlemi ve koşulu ayır.
Soyut kavramsallaştırma
Yakut ile Delik taşı arasındaki ilişkiyi dersin mühendislik bağıntısıyla açıklayan kısa bir model kurun.
Çalışma ölçütüGözlemi terim, bağıntı ve neden zinciriyle açıkla.
Aktif deneme
Kapak taşı değişkeninin arttığını varsayın. Sonucun yönünü tahmin edin ve bunu nasıl ölçebileceğinizi yazın.
Çalışma ölçütüBir değişkeni değiştir; yönlü tahmin ve ölçüt üret.
Şimdi ders sonu kontrolüne geçebilir veya yeni anlayışınızla ilk gözleminizi yeniden ele alabilirsiniz.
MÜHENDİSLİK DOSYASI
Kavramsal anlatımdan ölçülebilir modele geçiş.
0,5 mN yük 0,01 mm² alana etki ederse ortalama basınç 50 kPa’dır; gerçek Hertz teması daha yerel ve yüksektir.
Endshake ve sideshake büyütme altında karşılaştırmalı ölçülür; taş çatlağı, yağ çanağı ve pivot yüzeyi incelenir.
Kırık taş → temas alanı bozulması → yüksek yerel gerilme → pivot çizilmesi ve güç kaybı.
Model, değişkenler ve ölçüm koşulları birlikte okunmalıdır. Denklem tek başına servis toleransı veya üretici spesifikasyonu değildir.
DERS SONU KONTROLÜ
Taş sayısı tek başına neyi kanıtlamaz?
