MEKANİK SAATÇİLİĞİN TEMELLERİ · 11

Darbe Koruma Sistemleri

Yaylı taş yatağı balans pivotunu ani darbelerde korur.

Orta12 dakika4 bölüm
01

Risk

İnce balans pivotu darbede yüksek yükle karşılaşır.

02

Yaylı yatak

Taş takımı sınırlı hareket ederek yükü dağıtır.

03

Geri merkezleme

Yay, darbe sonrası yatağı çalışma konumuna getirir.

04

Servis

Yönlü küçük parçalar uygun alet ve büyütme gerektirir.

ETA 6497-1 · DÜZENLEME

Kaçış çarkı, ankraj ve balans

Geometri, sağlanan SolidWorks 2014 STEP montajından dönüştürülmüştür. Modeli döndürün, parçaya dokunun veya katmanları ayırın.

ETA 6497-1 CAD modeli yükleniyor…
SEÇİLİ PARÇAKaçış çarkı, ankraj ve balansSolidWorks STEP AP214 · 89 CAD gövdesi
Döndür: sürükle · Yakınlaş: tekerlek · Seç: parçaya dokun
Kaynak modelETA 6497-1 Movement CorrectedDosya biçimiSolidWorks → STEP AP214 → glTF

DENEYİMSEL ÖĞRENME STÜDYOSU

Gör. Düşün.
Modelle. Sına.

0 / 4

Bu doğrusal bir sınav değil, yinelenebilir bir öğrenme spiralidir. Tamamladığınız aşamalara dönüp yanıtınızı geliştirebilirsiniz.

01 / 04

Somut deneyim

Deneyimle

Darbe Koruma Sistemleri görselini inceleyin; risk ile ilgili gözlenebilir bir ayrıntı seçin.

Çalışma ölçütüOlguyu doğrudan incele; önce gör, sonra adlandır.

MÜHENDİSLİK DOSYASI

İmpuls ve tepe kuvvet

Kavramsal anlatımdan ölçülebilir modele geçiş.

TEMEL BAĞINTIJ = ∫Fdt = Δp
  • J: darbe impulsu [N·s]
  • F: darbe kuvveti [N]
  • Δp: momentum değişimi [kg·m/s]
01

Sayısal örnek

Aynı momentum değişimi 0,1 ms yerine 1 ms’de sönümlenirse ortalama kuvvet yaklaşık onda bire iner; yaylı yatak bu süreyi ve hareket mesafesini büyütür.

02

Ölçüm protokolü

Darbe sonrası rate, beat error, amplitude ve balans serbestliği kontrol edilir; yalnız çalışıyor olması yeterli değildir.

03

Hata zinciri

Yanlış oturmuş yay → taş takımının merkezlenmemesi → pivot sürtünmesi veya eksenel kaçış.

Model, değişkenler ve ölçüm koşulları birlikte okunmalıdır. Denklem tek başına servis toleransı veya üretici spesifikasyonu değildir.

DERS SONU KONTROLÜ

Bilgini
sına.

Korunan temel parça hangisidir?

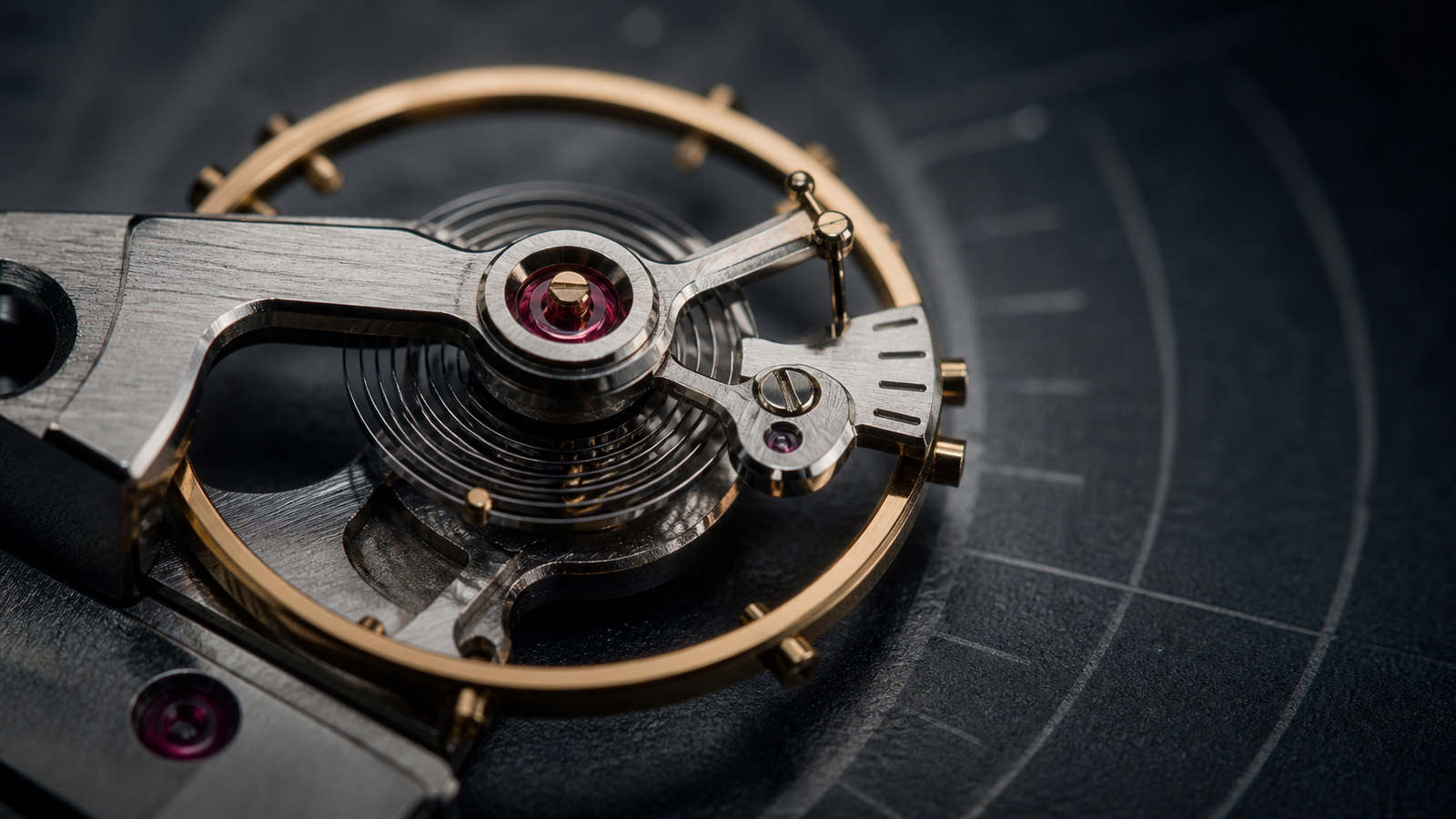

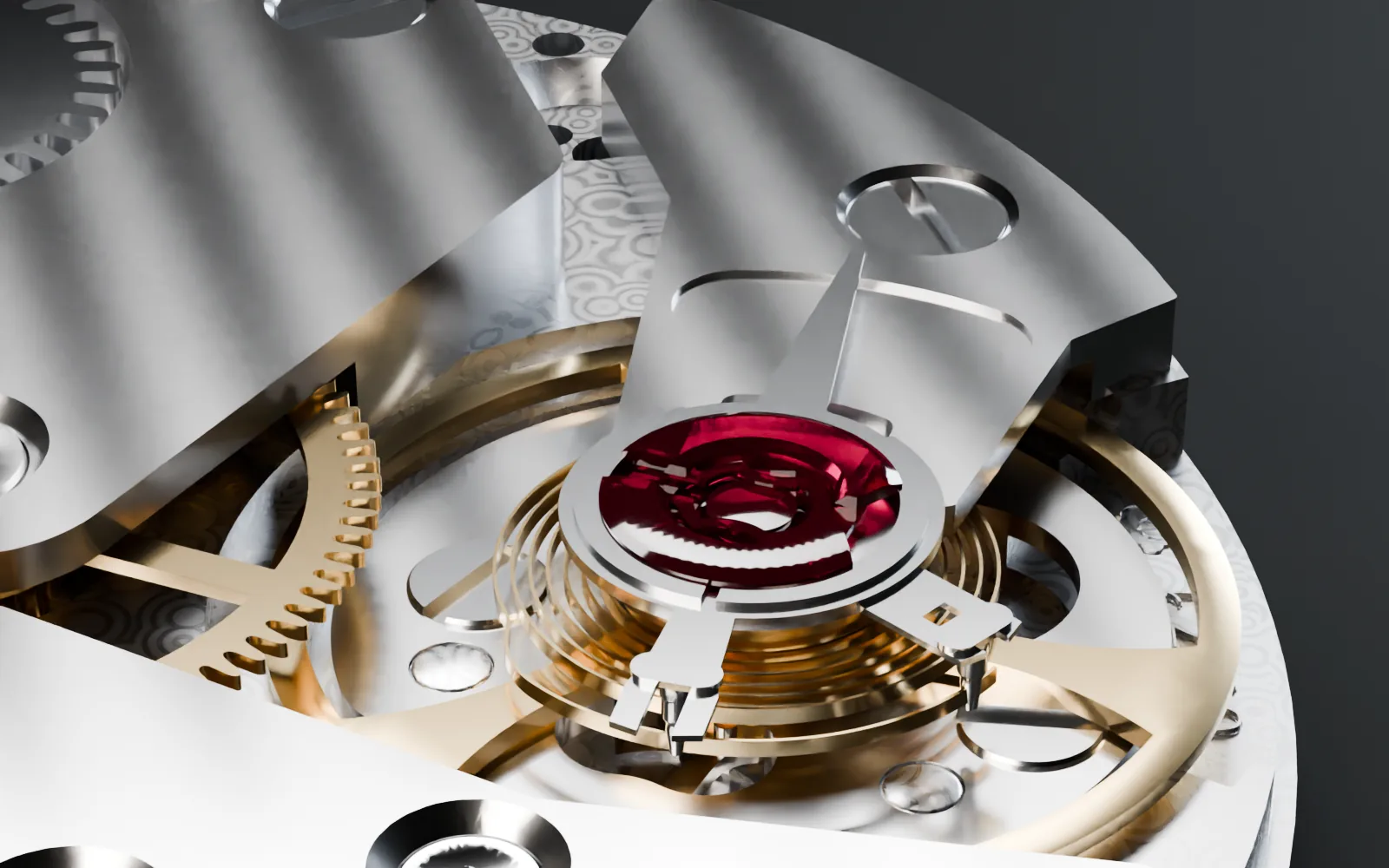

Balans çarkı, spiral balans yayı, köprü ve taş yatağının makro görünümü
OSİLATÖR · MAKRO İNCELEME

İlerlemeyi kaydetmek için üye ol →

KAYNAK TEMELİ

Karşılaştırmalı
okuma.

  1. The Theory of Horology, balance bearings
  2. Practical Watch Repairing, balance staff

Bu ders kaynakların karşılaştırılmasıyla özgün olarak hazırlanmıştır; servis veya üretim talimatı değildir.
