MEKANİK SAATÇİLİĞİN TEMELLERİ · 18
Güvenli söküm enerjiyi boşaltır, düzeni belgeler ve geri dönüşü planlar.
Kurulu mekanizmada tren sökmek hasar riski taşır.
Fotoğraf ve parça tepsisi yönleri ve alt montajları korur.
Pivot, taş, diş ve yaylar büyütme altında kontrol edilir.

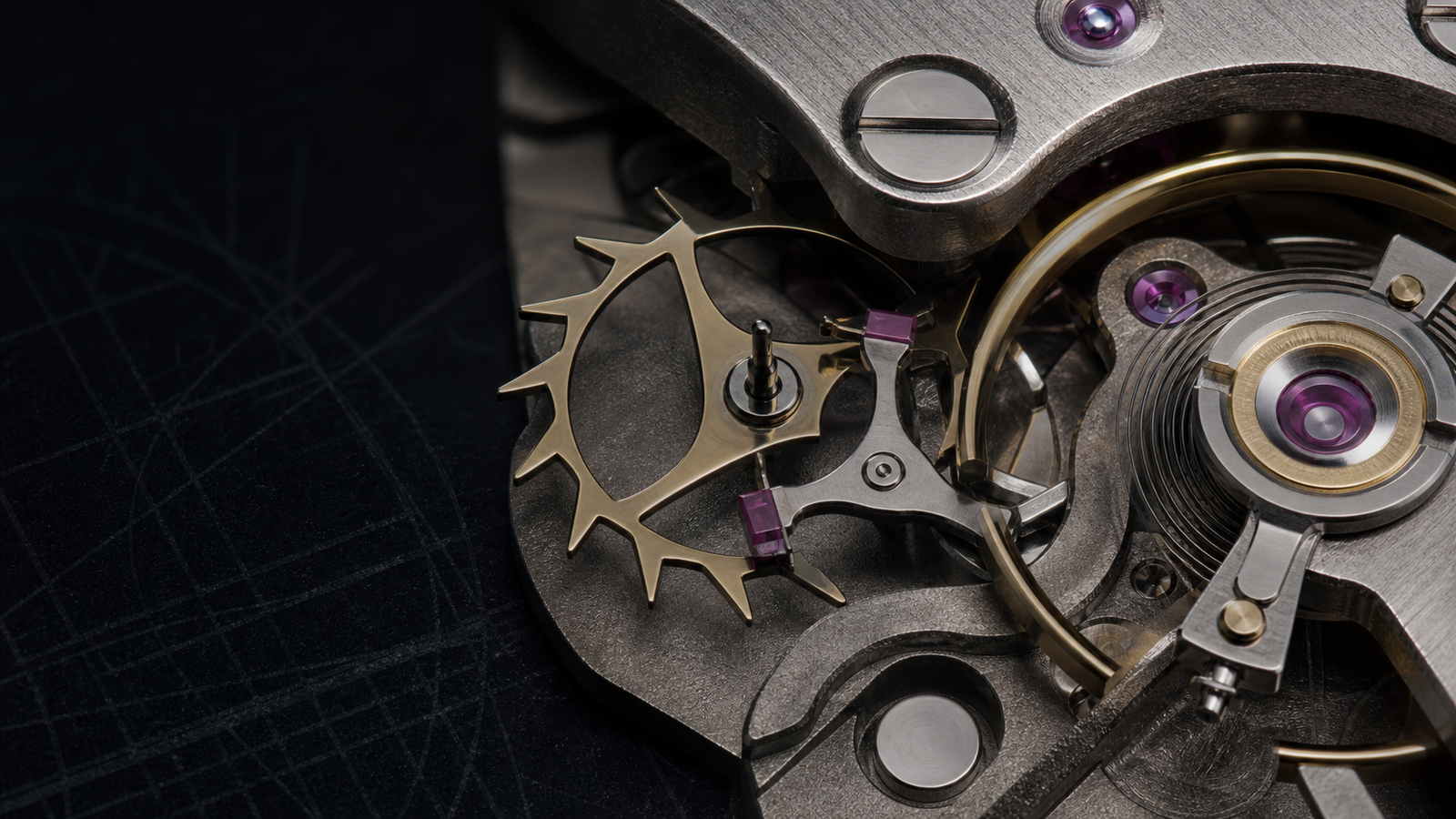

Tren serbestliği ve eşapman aşama aşama sınanır.
ETA 6497-1 · PARÇA ATLASI
Geometri, sağlanan SolidWorks 2014 STEP montajından dönüştürülmüştür. Modeli döndürün, parçaya dokunun veya katmanları ayırın.
DENEYİMSEL ÖĞRENME STÜDYOSU
Bu doğrusal bir sınav değil, yinelenebilir bir öğrenme spiralidir. Tamamladığınız aşamalara dönüp yanıtınızı geliştirebilirsiniz.
Somut deneyim
Söküm ve Montaj Sırası görselini inceleyin; enerjiyi boşalt ile ilgili gözlenebilir bir ayrıntı seçin.
Çalışma ölçütüOlguyu doğrudan incele; önce gör, sonra adlandır.
Yansıtıcı gözlem
Seçtiğiniz ayrıntının davranışını “ne oldu, hangi koşulda oldu?” biçiminde yazın; henüz neden açıklaması eklemeyin.
Çalışma ölçütüYorumdan önce gözlemi ve koşulu ayır.
Soyut kavramsallaştırma
Let down ile Parça tepsisi arasındaki ilişkiyi dersin mühendislik bağıntısıyla açıklayan kısa bir model kurun.
Çalışma ölçütüGözlemi terim, bağıntı ve neden zinciriyle açıkla.
Aktif deneme
Endshake değişkeninin arttığını varsayın. Sonucun yönünü tahmin edin ve bunu nasıl ölçebileceğinizi yazın.
Çalışma ölçütüBir değişkeni değiştir; yönlü tahmin ve ölçüt üret.
Şimdi ders sonu kontrolüne geçebilir veya yeni anlayışınızla ilk gözleminizi yeniden ele alabilirsiniz.
MÜHENDİSLİK DOSYASI
Kavramsal anlatımdan ölçülebilir modele geçiş.
H = 1,205 mm ve S = 1,185 mm ise endshake 0,020 mm’dir. Ölçüm belirsizliği kabul aralığına göre ayrıca değerlendirilmelidir.
Söküm öncesi fotoğraf ve fonksiyon kaydı; montajda her köprü sonrası train freedom, endshake ve sideshake kontrolü.
Tolerans zincirini görmeden parça değiştirme → yetersiz/aşırı boşluk → konumsal veya yük altında durma.
Model, değişkenler ve ölçüm koşulları birlikte okunmalıdır. Denklem tek başına servis toleransı veya üretici spesifikasyonu değildir.
DERS SONU KONTROLÜ
İlk güvenlik adımı nedir?
KAYNAK TEMELİ
Bu ders kaynakların karşılaştırılmasıyla özgün olarak hazırlanmıştır; servis veya üretim talimatı değildir.
